D-RU | D-SCU

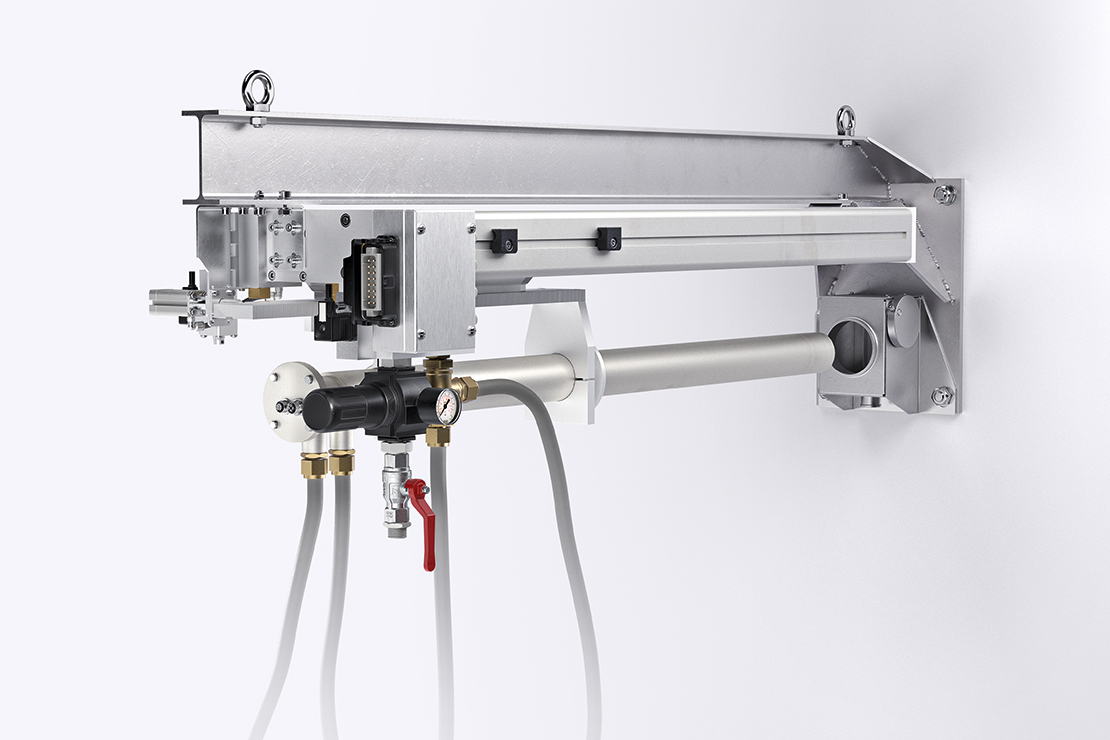

Rückzugsvorrichtung

Pneumatische Rückzugsvorrichtung zum sicheren Ein- und Ausfahren der Feuerraumkamera bei Bedarf und automatisch bei Ausfall der Kühlung. In Kombination mit der Sensor-Steuereinheit bietet die D-RU so maximalen Schutz für die Feuerraumkamera.


Funktionsweise: Pneumatische Rückzugsvorrichtung

  • Integrierter Lufttank zum sicheren Ausfahren bei Ausfall der Luftversorgung
  • Linearzylinder für lange Verfahrwege
  • Luft- und wassergekühlte Versionen
  • Einsetzbar bei einer Umgebungstemperatur bis zu 80 °C
  • Steuerung und Überwachung über D-SCU
  • Schutz der Feuerraumkamera durch automatisches Ausfahren bei Ausfall der Kühlung
  • Einfaches Reinigen der Feuerraumkamera und der Saphirscheibe
  • Zementindustrie: Überwachung der Sinterzone und der Hauptbrennerflamme
  • Visualisierung des Verbrennungsprozesses in Drehrohren (z. B. Sondermüllverbrennung, Sinteranlagen)
  • Visualisierung der Feuerung in Kraftwerkskesseln mit Kohle-, Öl- oder Gasverbrennung
  • Rückzugsvorrichtung
  • Sensor-Steuereinheit
Produkt-KurzbeschreibungEin- und Ausfahren der Feuerraumkamera
Verfahrweg700 mm (D-RU … 700)1.100 mm (D-RU … 1100)
Druckluft5 … 10 bar
Umgebungstemperatur-30 … +60 °C+80 °C zum Verbrennungsraum
SchutzklappeEdelstahl 1.4571

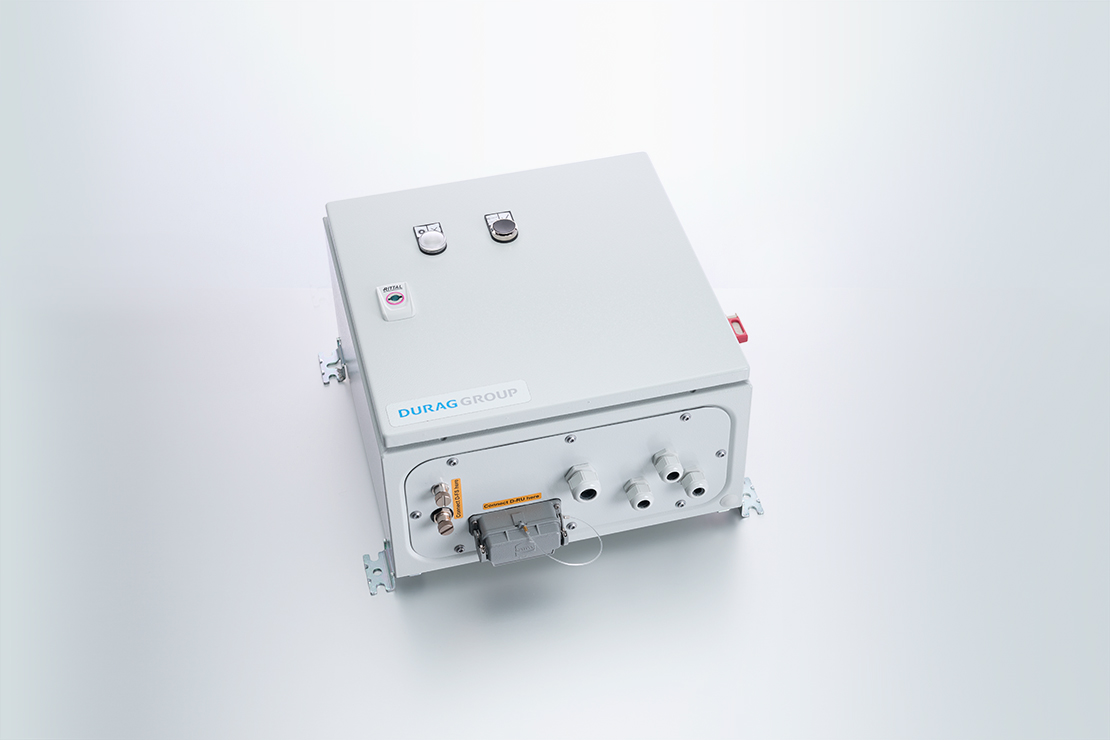

Produkt-KurzbeschreibungSteuerung der D-RU über SPSUmsetzung: Ethernet/LWL
Elektrische Daten100 … 240 V~50 … 60 Hz200 VA
Umgebungsbedingungen-20 … +55 °C
SchutzartIP65/IP66
AnschlüsseLWL: 2 x LC D-FS: 1x M12-NW + 1x M12 PowerD-RU: 1x Harting 16 pin
AbmessungenD-SCU IP: 380 x 600 x 230 mmD-SCU 50: 380 x 380 x 230 mm
GewichtD-SCU IP: Ca. 20 kgD-SCU 50: Ca. 15 kg
  • Empfohlen
D-RU Kabel
Anschweissplatte
